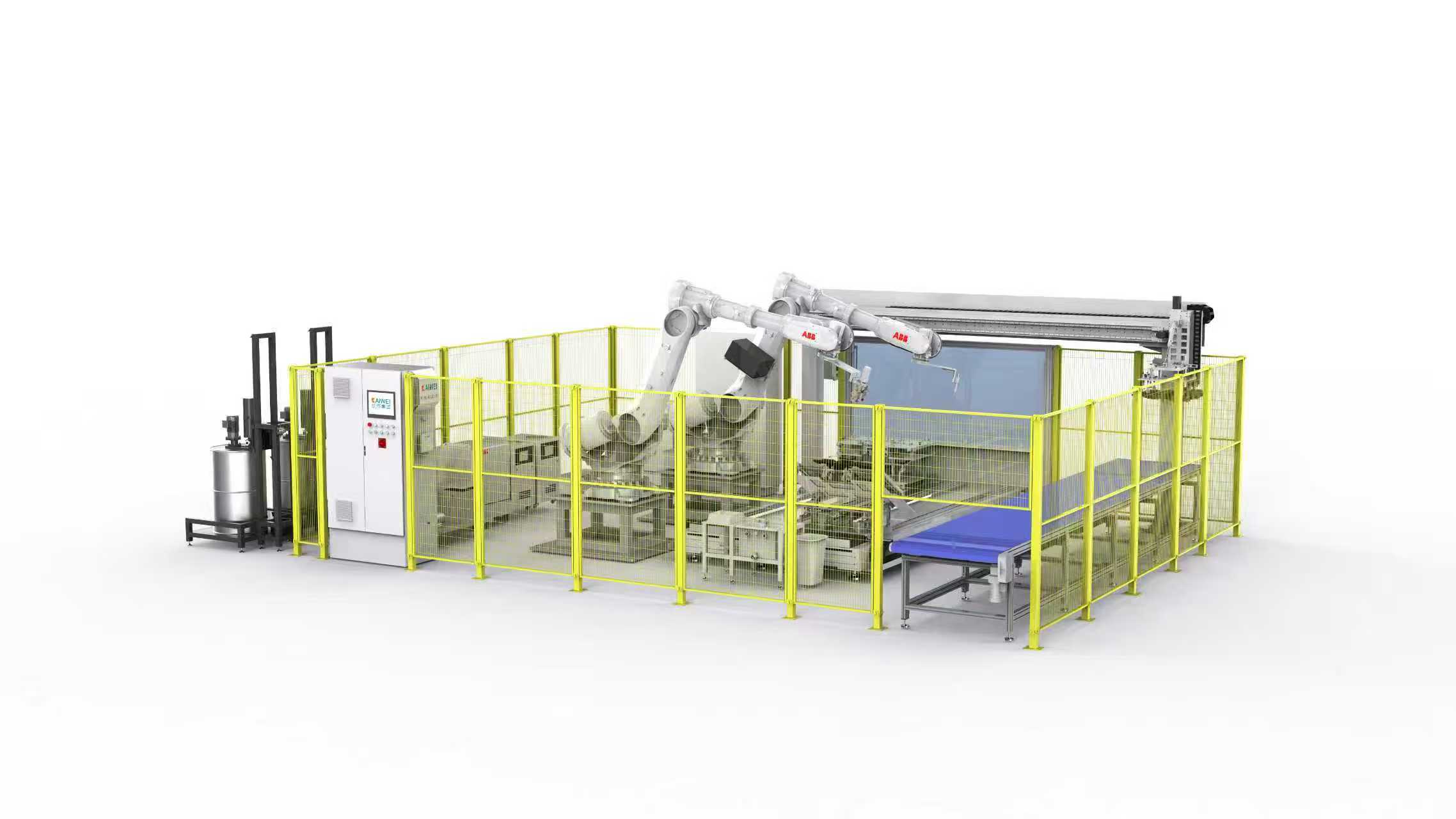

汽车流水线整套解决方案

专业的汽车生产线涂胶系统，集成智能控制、精密混合、恒温循环等核心技术，为汽车制造提供高效、稳定、环保的整套解决方案

了解技术 查看案例

核心技术

汽车流水线涂胶系统

智能涂胶系统

自动化控制系统

自动化控制

精密混合系统

精密混合系统

2.1 控制部分

  • 操作界面为中文/英文，有误操作提醒功能
  • 防呆措施保护、超压报警、温度报警及低料位提示等功能
  • 人机界面，操作人员只需在界面输入命令，设备自动完成所需功能操作
  • 采用新时达PLC操作系统，图形处理更趋人性化，硬件故障低
  • 全新的数字化传输技术，使传输免受干扰，充分保障设备平稳、稳定运行
  • 国产模块搭配新时达系统，运行稳定
  • 威纶通15寸触摸屏

2.2 混合系统

  • 混合头由日本尼德科伺服电机驱动进行两个组份胶水的混合
  • 可根据胶水工艺需求在伺服电机允许范围内调整转速，转速≤3000rpm
  • 胶头独立制冷控制，混合头采用轴动关闭方式
  • 设备能力：CMK ≥ 1.67
  • 二级计量泵与混合室的连接管路设计的尽可能靠近
  • A、B胶水的流量和比例均由计量泵直接控制并输送到低压胶阀内
  • 胶阀的开启和关闭是与二级计量启停时间计算后联动的
  • 可根据胶水TDS要求范围内改变胶水比例，精度高
  • 计量泵的驱动是采用伺服驱动
  • 泵出口的压力监测是采用国产压力传感器，将压力数值实时显示并设置压力极限报警

2.4 供料系统

  • 40L常规三支腿水循环双层不锈钢胶桶与恒温水循环温度控制系统相连
  • 配有欧拉连续称重
  • A胶料桶有搅拌功能，伺服电机
  • A\B胶配有Y形过滤器

2.5 A胶自动搅拌上料系统

  • 适合200kg标准开盖桶
  • 气动高压抽胶泵
  • 气动升降桶盖
  • 电动搅拌装置

2.6 B胶自动上料系统

  • 适合30KG标准桶
  • 气动抽胶泵
  • 回收托盘 （美国英格索兰）
  • 采用Y型过滤器，减少杂质

2.7 恒温水循环系统

  • 双组份胶水的反应特性对温度比较敏感
  • 最佳操作温度是18-23℃
  • 采用防冻液等特定材料为介质
  • 由冷热交换机对介质加热或制冷
  • 经输送泵将介质进行循环
  • 使得物料罐、胶液输送管路以及混合器保持需要的工艺温度
  • 有效的保证胶条的品质

2.8 A胶自动加气装置

  • 定量自动加气控制装置，确保A胶气体含量稳定
  • 气体含量检测装置，实时监测胶水中气体比例
  • 自动调节加气量，保证胶水流动性和固化性能
  • 配备压力传感器，精确控制加气压力
  • 防止气泡产生，确保涂胶质量

2.9 喷嘴矫正装置

  • 更换涂胶头后自动矫正轨迹，确保精度
  • 激光定位系统，精确检测喷嘴位置
  • 自动补偿装置，修正位置偏差
  • 支持多种涂胶头规格的自动识别
  • 减少人工调试时间，提高生产效率

2.10 CMK

  • 可根据定期测算CMK值，确保工艺稳定性
  • 电子称量天平连接控制系统，精确计量
  • 实时数据采集和统计分析
  • 自动生成质量报告和趋势分析
  • CMK值≥1.67，满足汽车行业质量标准

2.11 等离子系统

  • 生产速度≤300mm/s，适应高速生产需求
  • 采用威登旋转火炬技术，处理效果均匀
  • 表面活化处理，提高胶水附着力
  • 低温等离子技术，不损伤基材
  • 自动控制等离子功率和处理时间

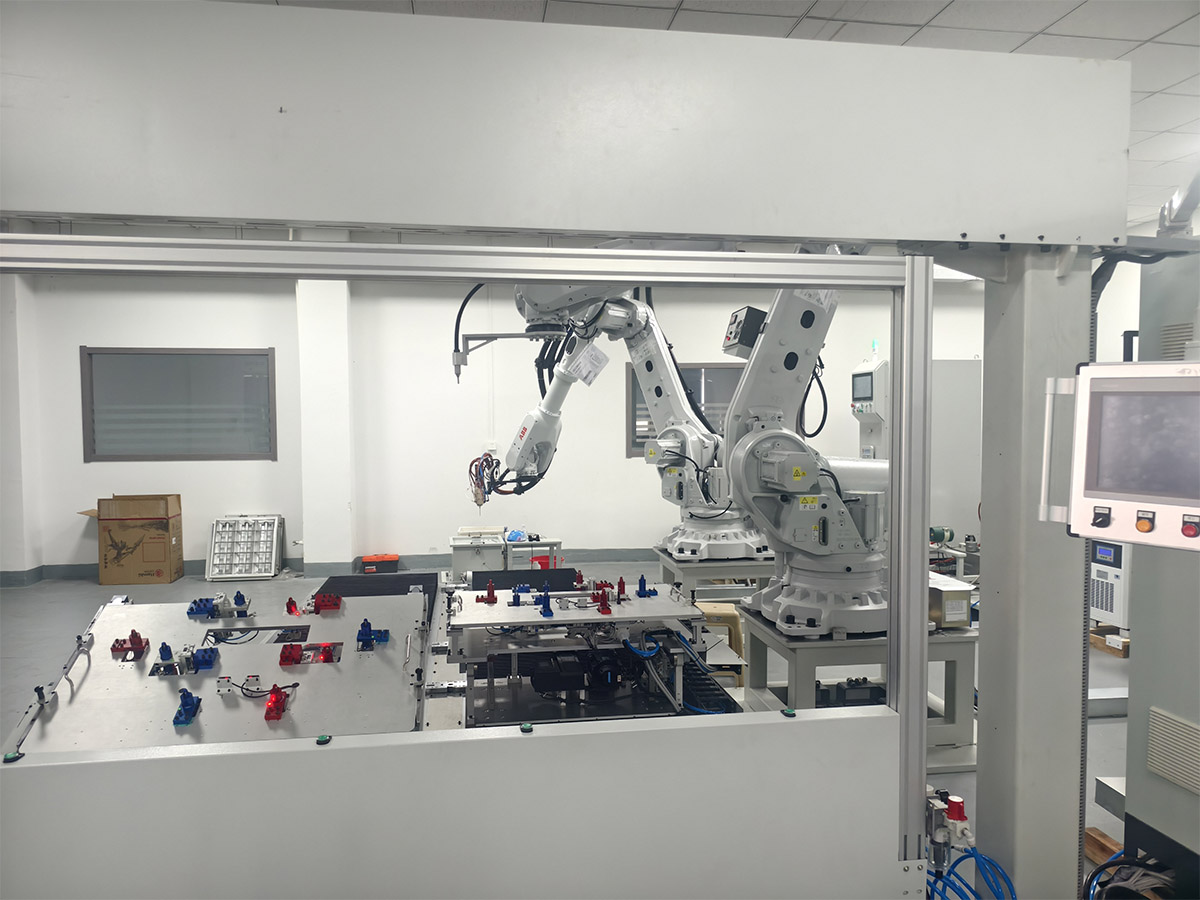

实景案例

智能化汽车生产线涂胶系统实际运行效果，展示先进的自动化工艺和卓越的产品质量

生产线实景视频

"采用该解决方案后，我们的生产效率显著提升，产品质量更加稳定，设备运行可靠性大大增强。"

— 某车企生产部经理

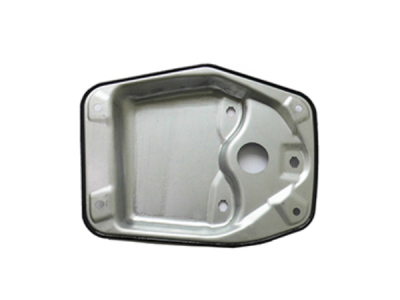

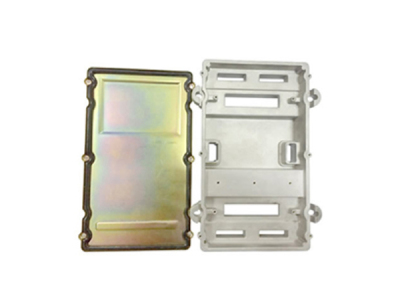

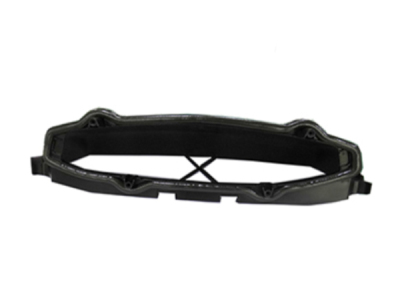

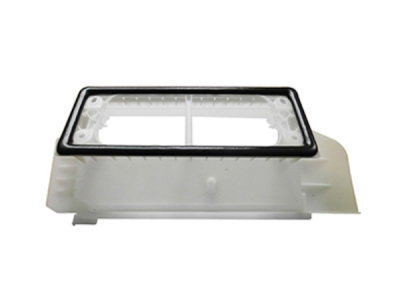

样件成品

样件成品1

汽车密封条涂胶成品

高精度涂胶工艺，确保密封性能优异，表面光滑无气泡

样件成品2

车身结构胶涂胶成品

结构胶涂胶均匀，粘接强度高，满足汽车安全标准

样件成品3

汽车门板涂胶成品

精密涂胶轨迹控制，门板密封性能卓越，装配精度高

样件成品4

汽车内饰板涂胶成品

恒温循环保障，内饰板粘接强度优异，外观质量完美

核心优势与技术规格

高精度伺服驱动系统

日本尼德科伺服电机驱动，CMK≥1.67，转速可调≤3000rpm，确保精密计量和稳定运行

智能化控制与监测

新时达PLC系统，威纶通15寸触摸屏，中英文界面，实时压力监测和数据追溯

恒温循环保障品质

18-23℃最佳操作温度控制，防冻液介质循环，冷热交换机精确调节，保证胶条品质

自动化检测与校准

A胶自动加气检测，喷嘴自动矫正，CMK自动测算，确保轨迹准确和出胶稳定

安全防护与环保认证

循环环保溶剂清洗，VOC合格认证，安全光栅保护，三色指示灯，噪音≤75dB

模块化设计易维护

标准化电气接口，航空插头连接，模块化结构设计，便于维护和升级扩展

应用领域

专业的汽车生产线涂胶解决方案，覆盖多个应用场景，满足不同工艺需求

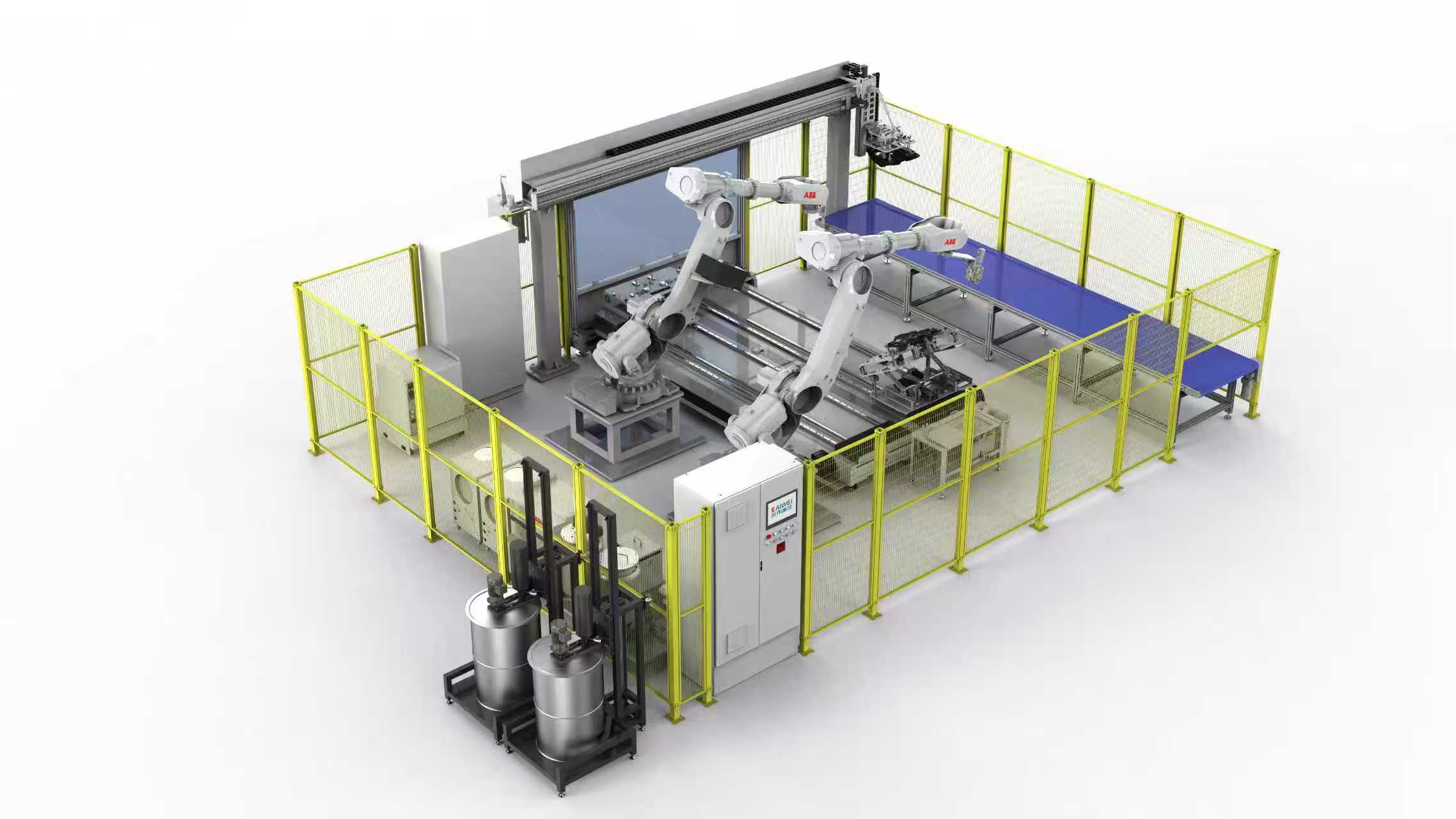

汽车门板流水线

专业的汽车门板涂胶解决方案，采用六轴机器人集成等离子头和涂胶头，确保门板密封性能和装配精度。

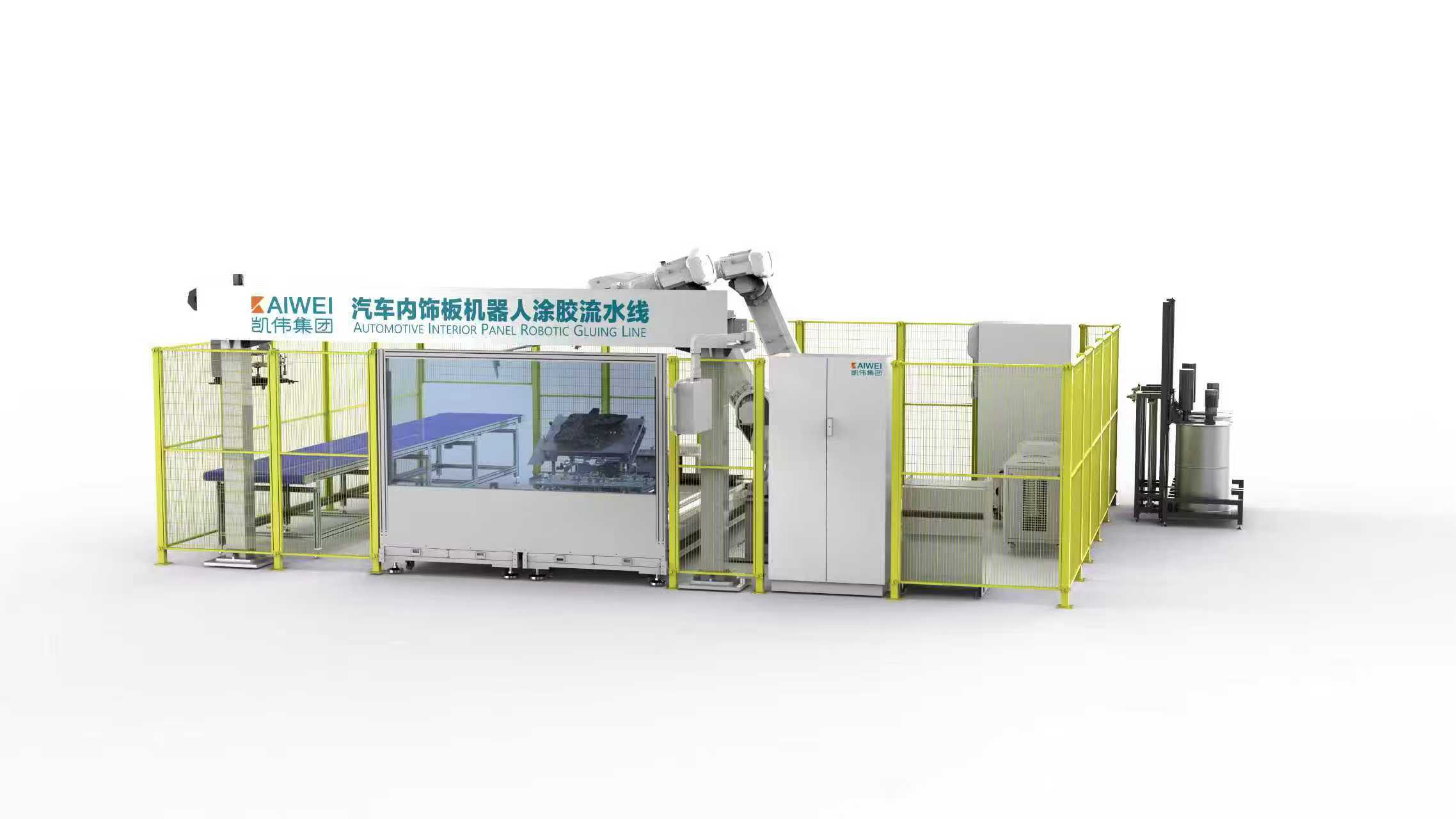

汽车内饰板流水线

针对汽车内饰板的精密涂胶工艺，采用恒温水循环系统和CMK质量控制，保证内饰板的粘接强度和外观质量。

微量汽车配件流水线

专为微量汽车配件设计的高精度涂胶系统，采用伺服电机驱动和精密计量，确保微小配件的涂胶精度和一致性。

×
